Примеры расположения дуг

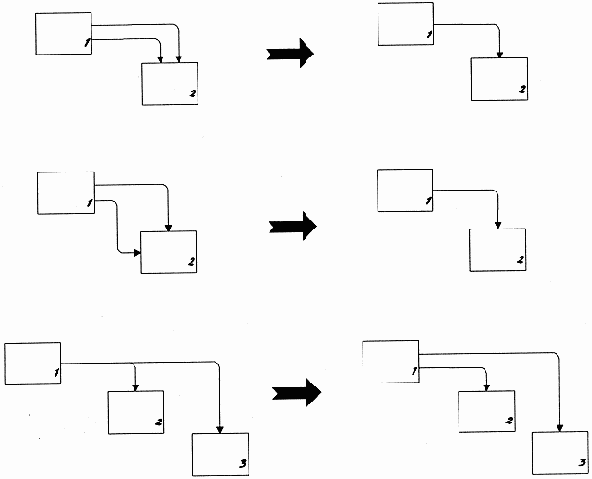

Рисунок 10-2. Примеры расположения дуг

Дополняют ли названия внешних дуг информацию, сообщаемую диаграммой?

Не противоречит ли смысл анализируемой диаграммы смыслу родительской диаграммы ?

Замечания 3 и 4 на Рисунок 10-1 исправляют ошибку в названии дуги (12) станки и инструменты, а замечания 7 и 8 отражают развитие спора автора с самим собой относительно природы отходов и сырья - проблема, которая нередко возникает в связи с производственными процессами.

10.2.3. Вопросы о внутренних дугах

Вопросами о внутренних дугах обычно заканчивают поиск ошибок в диаграмме. Теперь, после разрешения основных вопросов, следует проанализировать детали диаграммы. Мы можем задать вопросы типа:

Не слишком ли много внутренних дуг?

Нет ли блоков без дуг управления?

Нет ли блоков без выходных дуг?

Правильно ли отражают дуги, представляющие ограничения, доминирование блоков?

Верно ли решение диаграммы?

Все ли важные обратные связи отражены?

Все ли ошибочные ситуации учтены?

Замечания 1 и 2 на Рисунок 10-1 показывают, что автор изменил свое мнение относительно взаимоотношения дуги результаты обработки и внешнего входа сырье и заготовки.

Окончательное решение заключается в том, что они не очень близки и должны быть разделены. Метка следующий шаг задания уточняет, что именно управляет функцией обработать на станке и собрать.
